Двойной язычок-и-ПАЗ скрытая панель стены починки

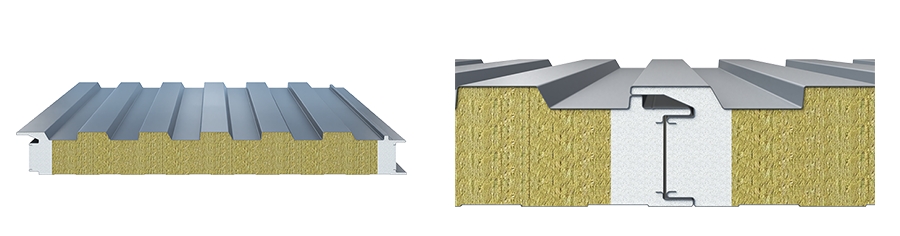

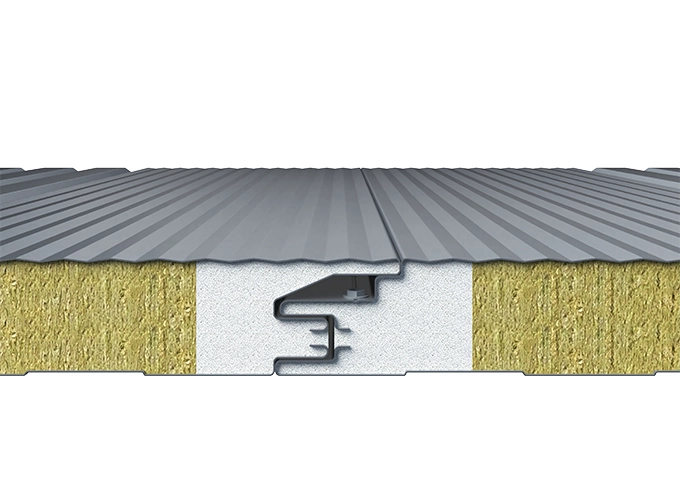

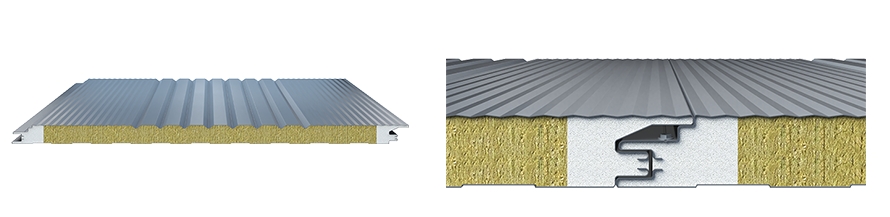

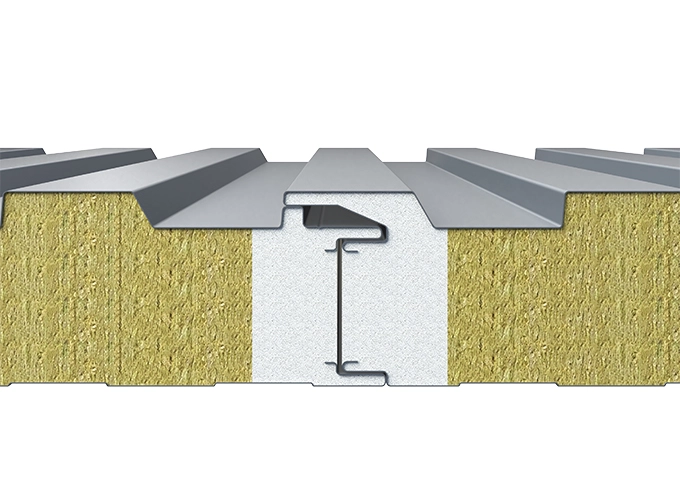

ГоловнаяСтеновые сэндвич-панели серии BeautFacade® используют классическую двойную систему блокировки язычков и канавок для надежной сборки.
| Толщина панели | Вес на квадратный метр | Момент инерции | Модуль сдвига (G) | Условие пяди | Теплопроводность | Расстояние Пурлин емкости нагрузки (² кН/м)/Алловабле (мм) | ||||
| ТХК./мм | Кг/㎡ | См4 | МПа | Условие пяди | Вт/(㎡. К) | 1 | 1,5 | 2 | 2,5 | 3 |
| 50 | 15,79 | 76,73 | 2,04 | 2 пяди (двойная пяди) | 0839 | 2700 | 2100 | 1700 | 1400 | 1200 |
| 75 | 18,59 | 172,65 | 2,04 | 2 пяди (двойная пяди) | 0584 | 3750 | 2950 | 2400 | 2050 | 1750 |
| 100 | 21,39 | 306,93 | 2,04 | 2 пяди (двойная пяди) | 0448 | 4700 | 3700 | 3050 | 2650 | 2300 |
| 150 | 36,99 | 690,6 | 2,04 | 2 пяди (двойная пяди) | 0305 | 6400 | 5150 | 4300 | 3700 | 3250 |
| Основа расчета: Стандартное предположение толщины: Внешний стальной лист: 0,6 мм Внутренний стальной лист: 0,5 мм Модульная ширина: 1000 мм (стандартная ширина панели для расчетов). Стандарты ссылки: ГБ/Т 23932-2009, приложение а (китайский национальный стандарт для панелей сэндвича). ДЖГДЖ/Т 453-2019 (технический стандарт для применения Металл-смотренных панелей сэндвича, приложения б)-использованный для корректировок емкости & жесткости нагрузки. Пределы дизайна: Контроль отклонения: L/200 (макс. допустимое отклонение = длина пролета ÷ 200). Плотность сердечника Rockwool: 120 кг/м³. | ||||||||||
| HXY-FD-W-UH | ||||
 | ||||
| Единица: мм | ||||
| Толщина | Ширина | Основной материал | Материал панели | Ширина катушки (ширина сырья) |
| 40/50/60/65/75/80/100/120/150/200 | 400-1200 | ПУ Полиуретановый РОК Полиуретановое стекло | СТАЛЬ/G250-350 Выход: 0,5-0,8 В: 0,4-0,6 | 200 70 |
| HXY-FD-W-UHV8 | ||||
 | ||||
| Единица: мм | ||||
| Толщина | Ширина | Основной материал | Материал панели | Ширина катушки (ширина сырья) |
| 40/50/60/65/75/80/100/120/150/200 | 900-1200 | ПУ Полиуретановый РОК Полиуретановое стекло | СТАЛЬ/G250-350 Выход: 0,5-0,8 В: 0,4-0,6 | 250 70 |
| HXY-FD-W-UHG6 | ||||
 | ||||
| Единица: мм | ||||
| Толщина | Ширина | Основной материал | Материал панели | Ширина катушки (ширина сырья) |
| 50-200 | 860 | ПУ Полиуретановый РОК Полиуретановое стекло | СТАЛЬ/G250-350 Выход: 0,5-0,8 В: 0,4-0,6 | 340 70 |
Изготовлен из сочетания высокоэффективных материалов, склеенных в рулон и под высоким давлением, чтобы создать прочное, легкое и энергоэффективное строительное решение.
Разработан с блокировкой системы воздушной полости, предлагая огнестойкость, защиту от влаги, теплоизоляцию, звукоизоляцию и общую расширенную функциональность здания.
Доступен в различных стилях, от современного до классического, с выдающейся архитектурной привлекательностью и сильным визуальным выражением.
Большой формат панели с блокируя собранием, фабрик-сборный для безшовной интеграции, обеспечивающ быстрое строительство и высокое качество установки.
Свяжитесь с нами для всего, что вы хотите знать.
